型號 |

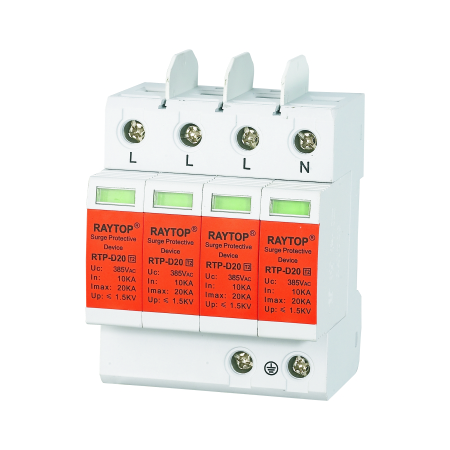

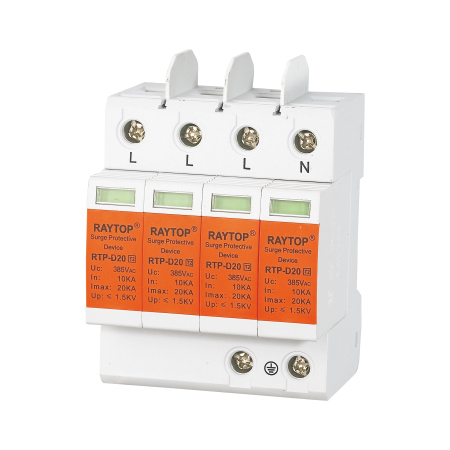

RTP-D20 |
RTP-D20 |
規格 |
4P 3+NPE |
|
SPD類別 |
限壓型 組合型 |
|
實驗類別 |
II類實驗 |
|
額定工作電壓Un |
220V AC 50-60Hz |
|
******持續運行電壓Uc(L-N) |
385V AC 50-60Hz |
|
******持續運行電壓Uc(N-PE) |
255V AC 50-60Hz |
|
標稱放電電流In(8/20μs) |
10KA |
|
******放電電流Imax(8/20μs) |
20KA |
|
電壓保護水平Up(L-N)(8/20μs) |
1.5KV |
|
電壓保護水平Up(N-PE)(8/20μs) |
1.5KV |
|
推薦串接過流保護裝置 |
16A/6KA |
|
響應時間LA(L-N) |
≤25ns |
|

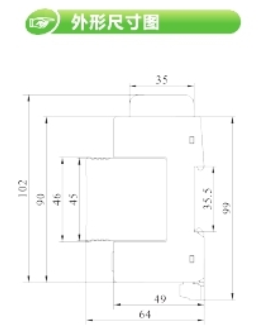

尺寸 |
4mods. DIN43880 |
|
失效指示 |
綠色:正常 紅色:失效 |
|
安裝導線面積 |
4-35 mm2 |
|
安裝方式 |
35mm標準導軌(EN50022/DIN46277-3) |
|
工作環境 |
-40-70℃ |
|
外殼材料 |
塑膠,符合UL94 V-0 |
|
防護等級 |
IP20 |
|
認證 |
CE RoHS |
|
通信報警 |
常開/常閉觸點端子(可選) |
|
通信接口接線能力 |
******1.5 mm2單股線軟線 |
