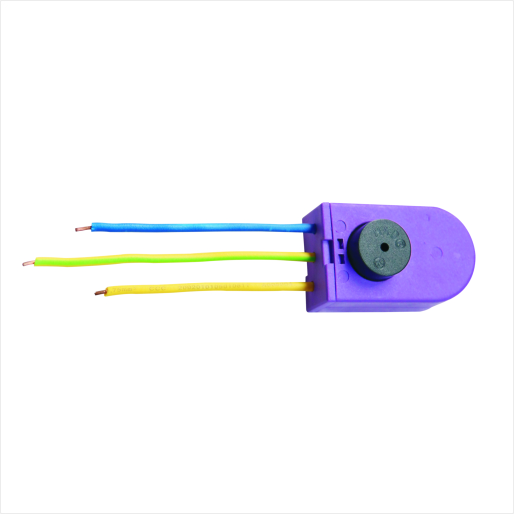

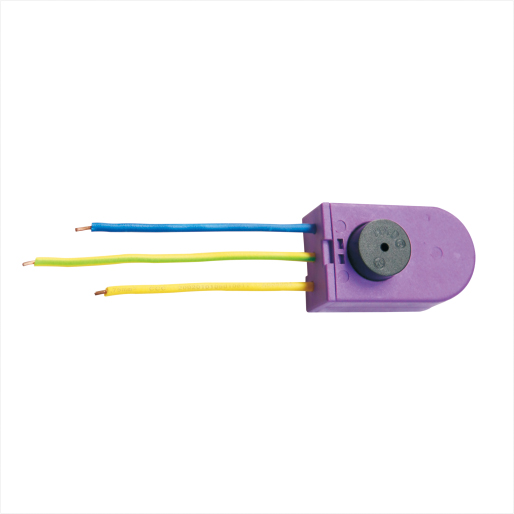

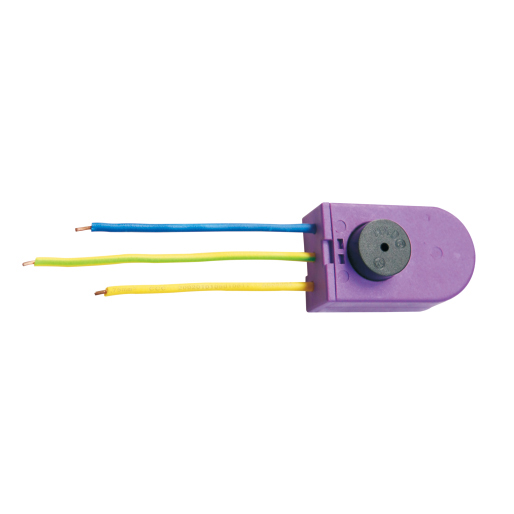

RTS-LED
用于直流電源設備的精細保護，當出現故障時，蜂鳴器會發出警報聲。可焊接在PCB板上或安裝在插座盒子內使用電子設備免受浪涌電壓的損害，依據IEC61643-1 ,GB18802.1標準設計的精細電源T3交直流電涌保護器。
1. T3級電壓保護等級
2. 響應時間快
|
型號 |
RTS-D1 |
RTS-D1 |
RTS-D3 |
|
額定電壓Un（V） |
24 |
48 |
24 |
|
******持續工作電壓Uc(V) |
30 |
60 |
30 |
|
標稱放電電流In(KA) |
1(L-N) 2(N-PE) |
1(L-N) 2（N-PE） |
3(L-N) 5（N-PE） |
|
混合波Uc(KV) |
2(L-N) 4(N-PE) |
2(L-N) 4(N-PE) |
6(L-N) 10（N-PE） |
|
電壓保護水平Up(KV) |
≤0.2（L-N） ≤0.85（N-PE） |
≤0.35（L-N） ≤0.85（N-PE） |
≤1.15（L-N） ≤1.5（N-PE |
|
響應時間 |
＜25（L-N）＜（N-PE） |
||
|
******后背保險絲強度 |
16Agl/gG |
||
|
******后背保險絲短路抗擊能力 |
6KArms |
||
|
脫扣指示 |
蜂鳴 |
||
|
工作溫區 |
-40℃~+80℃ |
||
|
終端電線 |
1mm2，長度120mm |
||
|
外殼 |
UL840-V0級阻燃料 |
||
|
測試依據 |
IEC61643-1/GB18802.1.YD/T1235.1 |
||

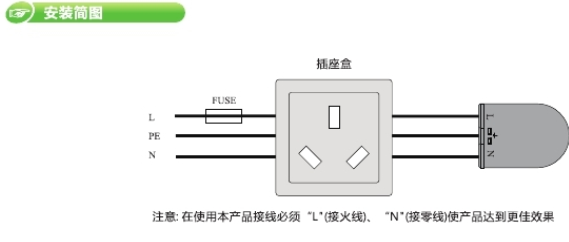

本產品可安裝在插座盒，管線系統和接線排，或是焊接在PCB板上，對終端設備進行保護。
凡是電源電涌保護器都須安裝相應的保險絲，從而使電源具備SPD脫扣裝置和保險絲同時保護的雙重保險，安裝保險絲時取值應依據如下：
1、 保險絲不能大于避雷******的后背保險絲強度。
2、 供電回路******能供出的電流值，當過載或短路時，應能使保險絲燒掉。
3、 滿足1和2的前提下，避雷器通過******泄流時，保險絲不被燒掉。
